کمپرسور تهویه مطبوع: نگاهی دقیق تر
این مرور کلی اجزای و عملکرد یک کمپرسور صفحه ی swash را که معمولاً در سیستم های تهویه مطبوع خودرو استفاده می شود توضیح می دهد.

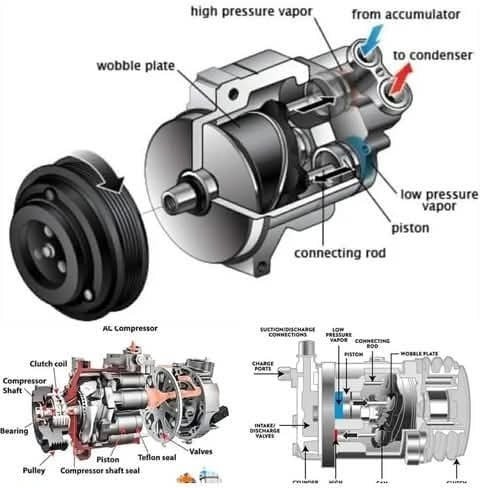

اجزای کلیدی:
صفحه سوژ: حرکت پیستون را کنترل می کند
میله اتصال: پیستون را به صفحه تکان دهنده متصل می کند.
صفحه لرزنده: حرکت چرخش را به حرکت پیستون تبدیل می کند.
پیستون: فشرده سازی یخچال.
سر سیلندر: مکان های پیستون و شیرها.
دریچه های ورودی / ورودی: جریان خنک کننده را تنظیم می کنند.
پورت های شارژ: اجازه اضافه کردن یخچال را بدهید.
بخار با فشار بالا/کم: به عنوان یک ماده خنک کننده در حالت بخار شناخته می شود.
اتصالات مکش و تخلیه: کمپرسور را به سیستم A/C وصل کنید.
روتر کام: صفحه لرزش را هدایت می کند.
مجموعه کلاچ: کمپرسور را روشن یا خاموش می کند.
مخزن: مخزن یخچال مایع است.
لوله سوراخ: کنترل جریان خنک کننده.
تبخيرگر: گرما را جذب مي کند تا هوا سرد شود.
تهویه کننده: گرما را از یخچال به محیط آزاد می کند.
کمپرسور AC: واحد شامل تمام این اجزای است.
نحوه کار:
1. روتر کام می چرخد، حرکت صفحه تکان دادن.
2. صفحه ی سویش خم می شود و باعث می شود که پیستون یخچال را فشرده کند.
3. فشرده شده، فشار بالا یخچال به کمپرسور حرکت می کند.
4. تهویه دهنده یخچال را با آزاد کردن گرما خنک می کند.
5مایع خنک کننده از طریق لوله حفره عبور می کند.
6در تبخیرگر، خنک کننده گرما را جذب می کند و هوا را خنک می کند.
7. یخچال با فشار پایین به کمپرسور باز می گردد و چرخه را تکرار می کند.
مزایای کمپرسور های صفحه ای:
عملکرد کارآمد و قابل اعتماد
خروجی قابل تنظیم برای پاسخگویی به نیازهای خنک کننده
طراحی کامپکت و سبک وزن
