| -بذار. |
بخش شماره |
مقدار |
نام قطعات |
نظرات |
| 1 |
1156033342 |
[1] |
پمپ ASM؛ INJ |
برای اجزای موجود، شکل شماره 0-80-085 را ببینید. |
| 2 |
281810800 |
[4] |
BOLT؛ INJ PUMP |
M10X80 FLANGE |
| 2 |
281510800 |
[4] |
BOLT؛ INJ PUMP |
M10X80 FLANGE |
| 6 |
8943904830 |
[1] |
براکت؛ INJ پمپ به C/BL |
|
| 7 |
281810400 |
[2] |
BOLT؛ INJ PUMP BRKT |
M10X40 FLANGE |
| 7 |
281810800 |
[3] |
BOLT؛ INJ PUMP BRKT |
M10X80 FLANGE |
| 7 |
281510400 |
[2] |
BOLT؛ INJ PUMP BRKT |
M10X40 FLANGE |
| 7 |
281510800 |
[3] |
BOLT؛ INJ PUMP BRKT |
M10X80 FLANGE |
| 10 |
9197590191 |
[2] |
DOWEL؛ INJ PUMP |
|
| 15 |
8943964831 |
[1] |
پمپ ASM؛ INJ |
|
| 16 |
1154166170 |
[1] |
پیپ؛ INJ NO.1 |
|
| 17 |
1154164660 |
[1] |
پیپ؛ INJ NO.2 |
|
| 18 |
1154166180 |
[1] |
پیپ؛ INJ NO.3 |
|
| 19 |
1154164681 |
[1] |
پیپ؛ INJ NO.4 |
|
| 20 |
1154164691 |
[1] |
لوله؛ INJ NO 5 |
|
| 21 |
1154164700 |
[1] |
لوله؛ INJ NO 6 |
|
| 31 |
1153003891 |
[6] |
NOZZLE ASM؛ INJ |
|
| 32 |
8943922032 |
[1] |
نگهدارنده ASM؛ NOZZLE |
|
| 35 |
1153491420 |
[6] |
NUT؛ NOZZLE RET،NOZZLE HOLDER |
|
| 42 |
9095611120 |
[6] |
گاسکت؛ کنتاکتور داخلی، نگهدارنده نوزل |
|
| 043 ((A) |
1153420020 |
[6] |
صندلی، بهار نوزل، نگهدارنده نوزل |
|
| 043 ((ب) |
1153420030 |
[6] |
صندلی، بهار نوزل، نگهدارنده نوزل |
|
| 44 |
1153430050 |
[6] |
بهار؛ نوزل، نگهدارنده نوزل |
|
| 45 |
1153491290 |
[6] |
چوب، فشار، نگهدارنده نوزل |
|
| 47 |
1153491570 |
[6] |
اسپایسر، بهار نوزل، نگهدارنده نوزل |
|
| 66 |
1153150131 |
[6] |
گاسکت؛ نوزل INJ |
ID=9.2 T=8.1
همچنین در مجموعه گاسکت (انگلیسی) و سر قرار دارد. |
| 66 |
8976014472 |
[6] |
گاسکت؛ نوزل INJ |
ID=9.2 T=8.1
همچنین در مجموعه گاسکت (انگلیسی) و سر قرار دارد. |
| 66 |
8980792480 |
[6] |
گاسکت؛ نوزل INJ |
ID=9.2 T=8.1
همچنین در مجموعه گاسکت (انگلیسی) و سر قرار دارد. |
| 69 |
1154195830 |
[1] |
برکت؛ INJ PIPE CLIP |
|
| 70 |
916105100 |
[2] |
لباسشویی؛ LK,BRKT |
ID=105 |
| 71 |
280808160 |
[1] |
BOLT؛ BRKT |
یک فلنج M8X16 |
| 71 |
280508160 |
[1] |
BOLT؛ BRKT |
M8X16 فلنج |
| 94 |
8943909880 |
[6] |
براکت؛ نوزل INJ |
A |
| 94 |
8973060741 |
[6] |
براکت؛ نوزل INJ |
|
| 94 |
8980289991 |
[6] |
براکت؛ نوزل INJ |
|
| 107 |
911501060 |
[6] |
NUT؛ INJ PIPE CLIP |
یک فلنج M6 |
| 107 |
911801060 |
[6] |
NUT؛ INJ PIPE CLIP |
M6 FLANGE |
| 110 |
911501060 |
[2] |
NUT؛ CLIP |
M6 FLANGE |
| 110 |
911501060 |
[1] |
NUT؛ CLIP |
یک فلنج M6 |
| 110 |
911801060 |
[1] |
NUT؛ CLIP |
M6 FLANGE |
| 113 |
1097011321 |
[12] |
کليپ؛ INJ PIPE |
|
| 121 |
5154112231 |
[1] |
لوله، سوخت، پمپ تغذیه، مکش |
|
| 121 |
5154112231 |
[2] |
لوله، سوخت، پمپ تغذیه، مکش |
|
| 122 |
1097011321 |
[4] |
کليپ؛ نشت از لوله |
|
| 122 |
1097011321 |
[2] |
کليپ؛ نشت از لوله |
|
| 124 ((A) |
8943967110 |
[2] |
بولت، چشم از لوله خارج می شه |
M10X21 FLANGE |
| 124 ((ب). |
1096750371 |
[1] |
بولت، چشم از لوله خارج می شه |
M8X18 FLANGE |
| 126 ((A) |
1096300820 |
[1] |
گاسکت؛ چشم بولت نشت از لوله |
ID=8.2 OD=132
همچنین در مجموعه گاسکت (انگلیسی) و سر قرار دارد. |
| 126 ((ب) |
1096300830 |
[4] |
گاسکت؛ چشم بولت نشت از لوله |
ID=102
همچنین در مجموعه گاسکت (انگلیسی) و سر قرار دارد. |
| 126 ((ب) |
1096300830 |
[2] |
گاسکت؛ چشم بولت نشت از لوله |
ID=102
همچنین در مجموعه گاسکت (انگلیسی) و سر قرار دارد. |
| 126 ((ج) |
8972409750 |
[1] |
گاسکت؛ چشم بولت نشت از لوله |
ID=106
همچنین در مجموعه گاسکت (انگلیسی) و سر قرار دارد. |
| 128 |
1154165250 |
[1] |

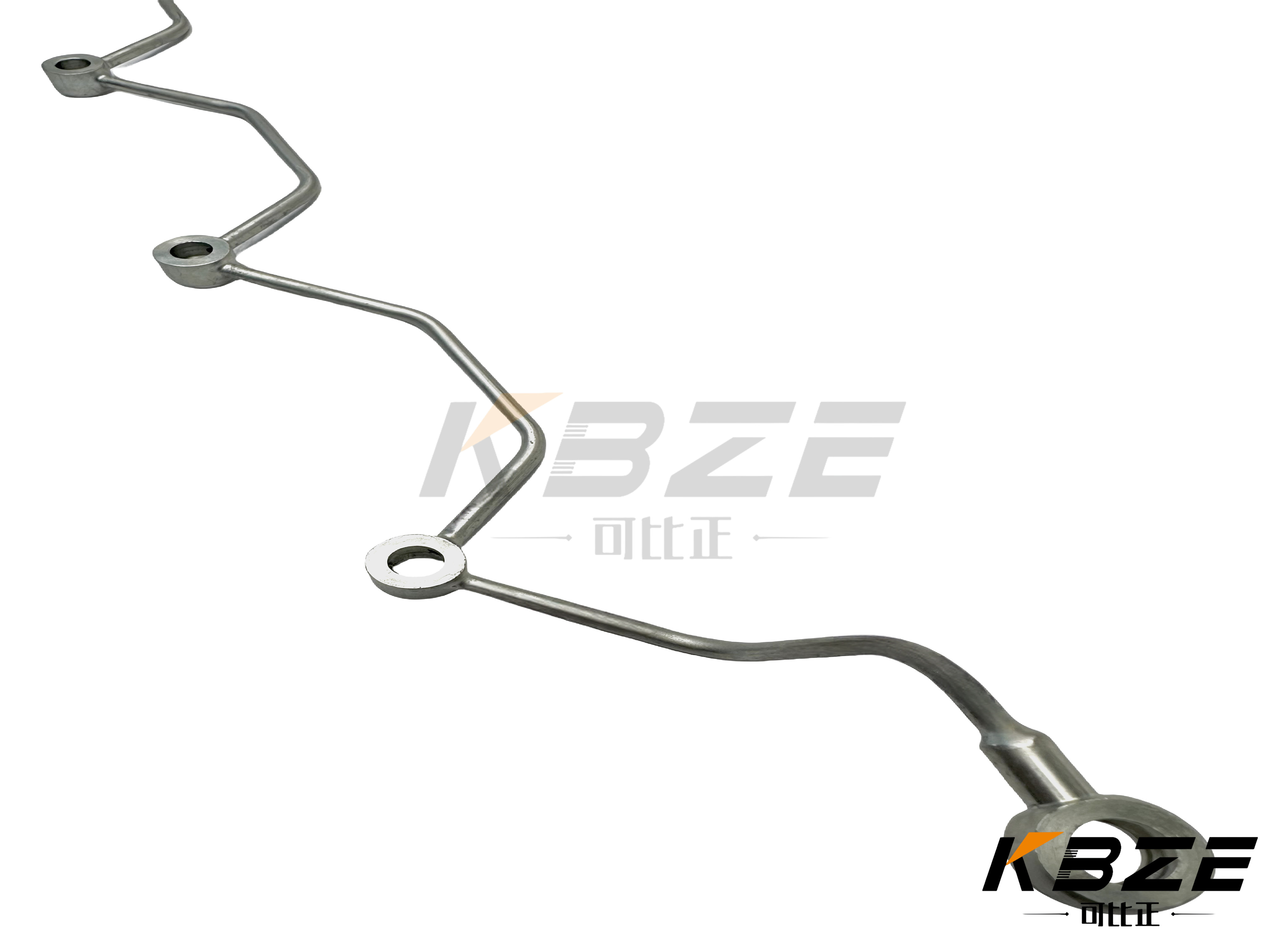

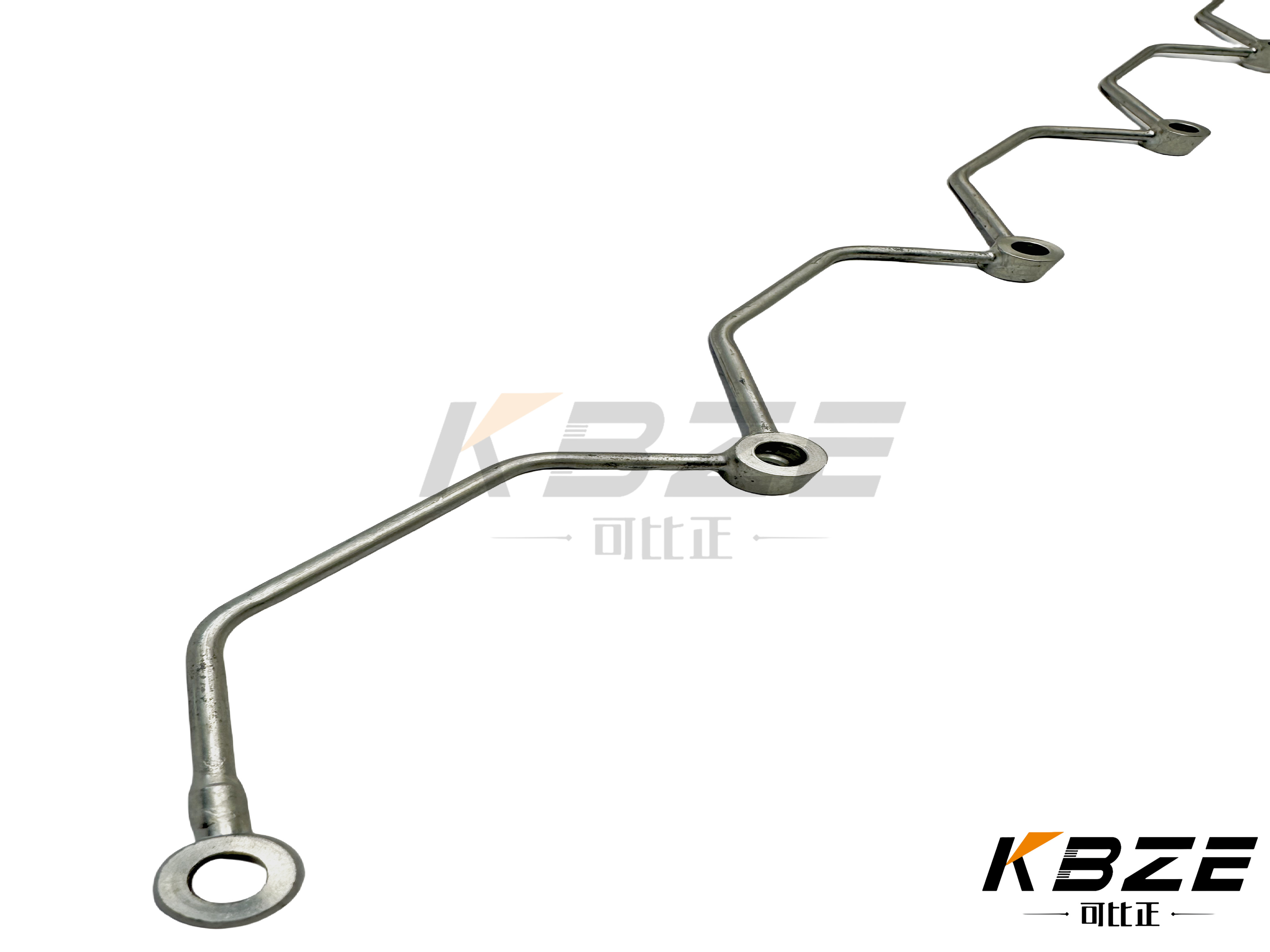

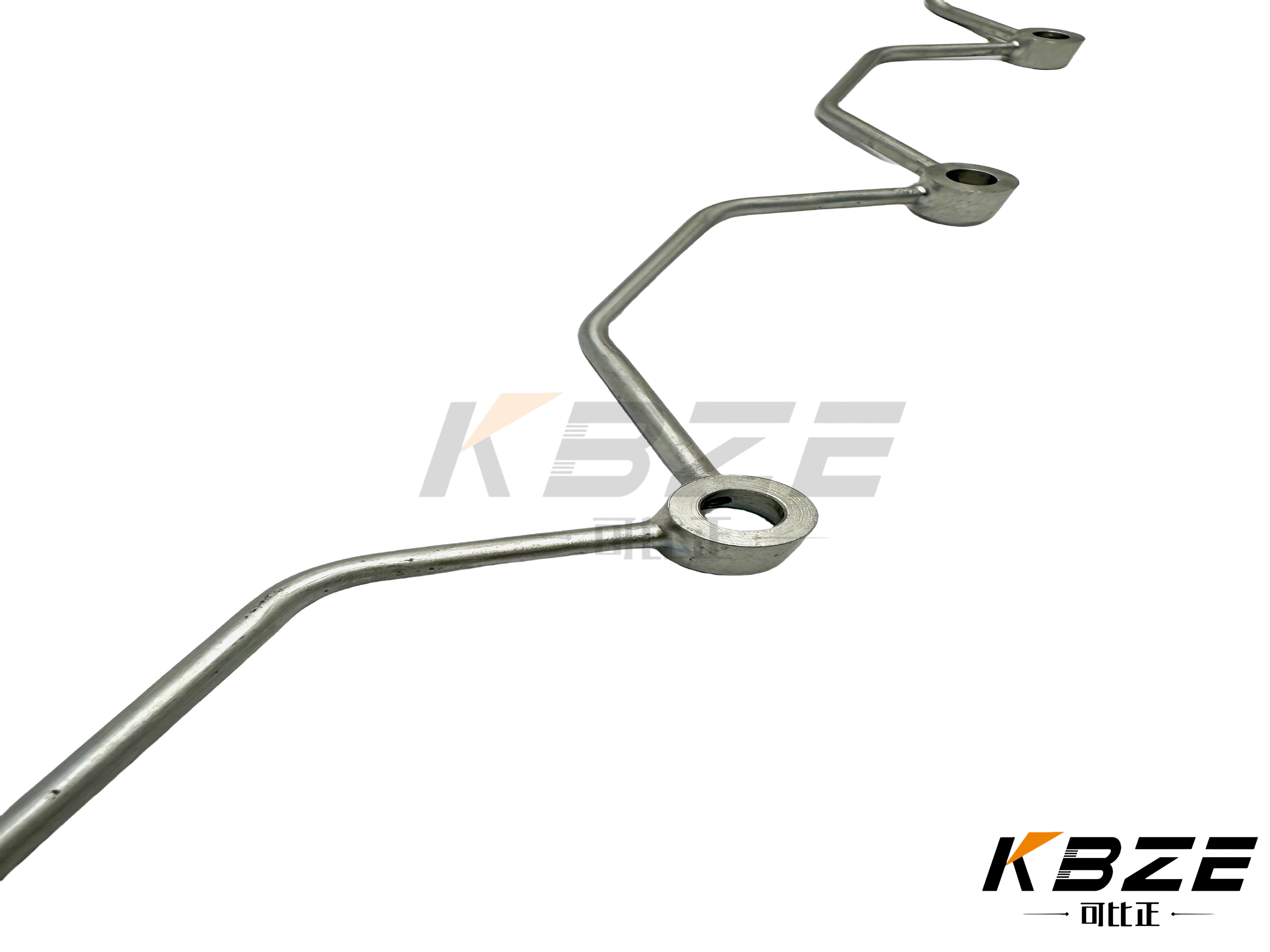

PIPE ASM؛ INJ |
|
| 130 |
1154195940 |
[1] |
بروکت؛ جریان بیش از حد برای نشت |
|
| 130 |
1154195940 |
[1] |
بروکت؛ جریان بیش از حد برای نشت |
|
| 134 |
1096750371 |
[6] |
بولت، مفصل، سوراخ از لوله |
|
| 135 ((A). |
8976009250 |
[6] |
گاسکت، بولت مشترک، نشت از لوله |
ID=83
همچنین در مجموعه گاسکت (انگلیسی) و سر قرار دارد. |
| 135 ((A). |
8980659920 |
[6] |
گاسکت، بولت مشترک، نشت از لوله |
ID=83
همچنین در مجموعه گاسکت (انگلیسی) و سر قرار دارد. |
| 135 ((ب). |
8980797550 |
[1] |
گاسکت، بولت مشترک، نشت از لوله |
ID=10.2 OD=17
همچنین در مجموعه گاسکت (انگلیسی) و سر قرار دارد. |
| 137 |
8943904510 |
[1] |
ASM لوله؛ خروجی |
|
| 138 |
1153430060 |
[6] |
بهار؛ نوزل LWR، نگهدارنده نوزل |
|
| 140 ((A). |
1153491120 |
|
"شيم" بهار نوزل، نگهدارنده نوزل |
T=0.40 |
| 140 ((A). |
1153491130 |
|
"شيم" بهار نوزل، نگهدارنده نوزل |
T=0.50 |
| 140 ((A). |
1153491140 |
|
"شيم" بهار نوزل، نگهدارنده نوزل |
T=0.52 |
| 140 ((A). |
1153491150 |
|
"شيم" بهار نوزل، نگهدارنده نوزل |
T=0.54 |
| 140 ((A). |
1153491160 |
|
"شيم" بهار نوزل، نگهدارنده نوزل |
T=0.56 |
| 140 ((A). |
1153491170 |
|
"شيم" بهار نوزل، نگهدارنده نوزل |
T=0.58 |
| 140 ((A). |
1153491180 |
|
"شيم" بهار نوزل، نگهدارنده نوزل |
T=0.60 |
| 140 ((A). |
1153491190 |
|
"شيم" بهار نوزل، نگهدارنده نوزل |
T=0.70 |
| 140 ((ب). |
1153491200 |
|
"شيم" بهار نوزل، نگهدارنده نوزل |
T=0.40 |
| 140 ((ب). |
1153491210 |
|
"شيم" بهار نوزل، نگهدارنده نوزل |
T=0.50 |
| 140 ((ب). |
1153491220 |
|
"شيم" بهار نوزل، نگهدارنده نوزل |
T=0.52 |
| 140 ((ب). |
1153491230 |
|
"شيم" بهار نوزل، نگهدارنده نوزل |
T=0.54 |
| 140 ((ب). |
1153491240 |
|
"شيم" بهار نوزل، نگهدارنده نوزل |
T=0.56 |
| 140 ((ب). |
1153491250 |
|
"شيم" بهار نوزل، نگهدارنده نوزل |
T=0.58 |
| 140 ((ب). |
1153491260 |
|
"شيم" بهار نوزل، نگهدارنده نوزل |
T=0.60 |
| 140 ((ب). |
1153491270 |
|
"شيم" بهار نوزل، نگهدارنده نوزل |
T=0.70 |
| 145 |
8941734120 |
[6] |
گاسکت؛ RET NUT |
|
| 169 |
911501100 |
[2] |
NUT؛ BRKT |
فلانژ M10 |
| 169 |
911801100 |
[2] |
NUT؛ BRKT |
فلانژ M10 |
| 184 |
8943909891 |
[6] |
بولت؛ نگهدارنده نوزل |
|
| 184 |
8980088950 |
[6] |
بولت؛ نگهدارنده نوزل |
|
| 199 |
1096300850 |
[2] |
گاسکت؛ بولت چشم |
ID=14.2 OD=192
همچنین در مجموعه گاسکت (موتور) وجود دارد. |
| 216 |
1096750630 |
[1] |
بُلت؛ چشم |
|
| 272 |
1153190260 |
[6] |
کیت نوزل؛ INJ |
|
